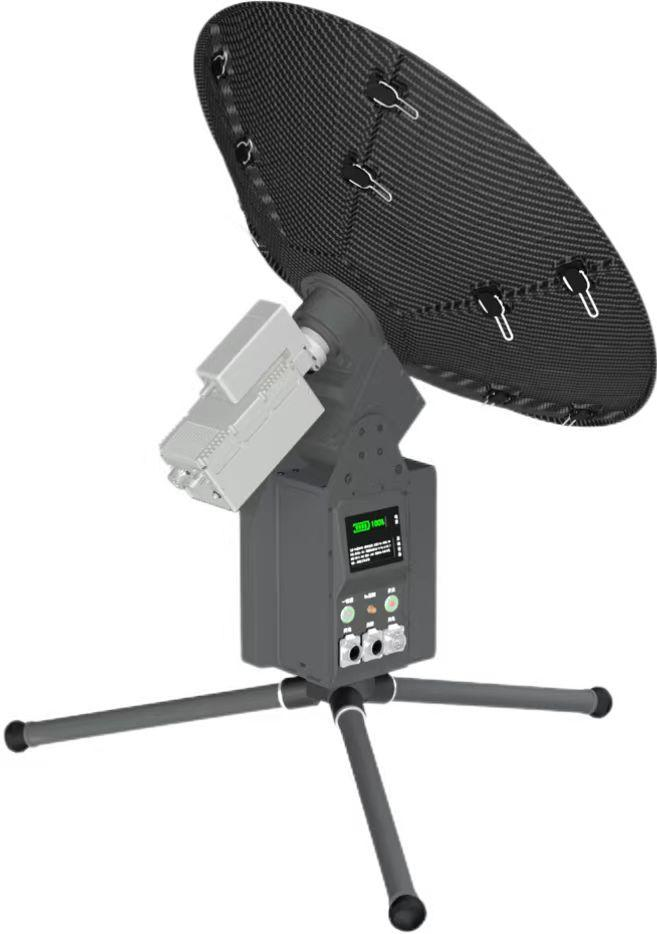

0.5 米卫星便携站
产品概述
这款卫星便携站采用模块化设计，系统集成度高，天线口径 0.5 米，分瓣可互换，损坏单块分瓣无需更换整个反射面，运用轻量化碳纤维成型工艺，重量比传统碳纤维反射面轻 40%，采用单板结构，抗冲击性能优越。工作频段为 Ku 频段，射频组件更换便捷，馈源采用帽形设计，效率与电性能俱佳。产品兼容性强，可集成 Ku 波段功放及多种常见设备，也支持客户定制。
该产品安装简单，单人无需工具3分钟内即可完成安装与对星，支持远程维护，具备故障诊断与软件升级功能，可通过多操作系统平台、多终端以有线或无线方式控制，无需第三方软件。该产品应用广泛，可用于军队野战指挥，提升部队作战与机动能力，也适用于公安、武警等部门的应急指挥通信，以及旅游娱乐、远程教育等多个领域。
产品特性
- 模块化设计，系统集成度高。
- 天线口径为 0.5 米。
- 反射面分瓣可互换，分瓣可任意安装，如果损坏其中的一块分块，可以了用新的分瓣替换，不需要整个反射面更换。
- 反射面轻量化设计，采用轻量化碳纤维成型工艺，比传统碳纤维反射面重量轻 40%。
- 反射面高强度设计，采用单板结构，抗冲击性能优越。
- 工作频段为 Ku 频段，射频组件更换不需要复杂工具即可完成。
- 馈源采用帽形馈源设计，效率高，电性能优越。
- 可集成 Ku 波段功放,产品兼容市场上 90%以上常用功放。
- 可集成 ND Satcom Skywan 5G，Teledyne Paradise Datacom QLite，iDirect 950MP, X5 and iQ- 200，COMTECH 570 或者客户定制。
- 安装操作简单，不需要工具单人即可完成安装，从安装到完成对星时间少于 3 分钟。
- 一键自动对星，具有集成的 GNSS 定位天线、双 GPS/BD 定位定向模块和倾角传感器等航姿传感器配置。
- 天线采用三轴联动工作和倾斜地面补偿寻星的设计理念，有效应对倾斜地面环境，大大缩短了展开收藏以及寻星等过程的所需时间，有效应对复杂地面或道路条件下寻星工作。
- 双模信标机内置于天线控制器，支持信标跟踪方式和 DVB-S2 载波跟踪方式，即可单模工作也可双模热备份工作，有效应对多种应用环境，并提供更高的可靠性。
- 极化闭环调整，避免了地面倾斜带来的极化角度不准和交叉极化隔离度恶化的问题。
- 远程维护，控制系统具有远程故障诊断、软件升级的功能。
- 多控制平台，采用多操作系统平台、多终端模式（一键通、智能手机、平板电脑、PC）以有线或无线方式进行控制，无需安装第三方软件。
- 广泛应用于军队野战指挥，提高部队作战效能和机动能力；还应用于公安、武警、消防、交通、安监、通信等部门的应急指挥通信，提高相关部门处理抗洪抢险、地震救援、森林火警、消防、人防等突发事件的能力；也可用于旅游娱乐、远程教育、运输、医疗、互联网接入等领域。
技术指标
射频性能 | |||
天线口径 | 0.5m | ||
天线材料 | 碳纤维 | ||
天线形式 | 帽型馈源 | ||
工作频率(GHz) | Ku波段两端口线极化馈源 | ||
接收 | 发射 | ||
10.70 | 13.75 | ||
12.75 | 14.50 | ||
极化 | 水平/垂直线极化 | ||
天线增益(dBi) | 34.2+20log(f/12.25) | 35.4+20log(f/14.0) | |
第一旁瓣(dB) | ≤-14 | ||
交叉极化隔离度(dB) | 35 | ||
发射到接收隔离度(dB) | 85 | – | |
接收-发射隔离度 (dB) | – | 40 | |
电压驻波比 | 1.50:1 | 1.30:1 | |
波导接口 | WR75 | WR75 | |
控制与网速指标 | |||
方位转速 | ≥6°/s | ||
俯仰转速 | ≥4°/s | ||
极化转速 | ≥4°/s | ||
对星时间 | ≤85s | ||
天线指向精度 | 优于0 .2° | ||
方位俯仰轴角显示分瓣率 | ≤0.1° | ||
最大上传速率(高通星) | ≥7Mbps | ||
最大下传速率(高通星) | ≥45Mbps | ||
机械指标 | |||
方位工作范围 | ±220° | ||
俯仰工作范围 | 0°to+90° | ||
极化工作范围 | ±90° | ||
天线重量 | ≤14.5Kg(包含卫星调制解调器，6W功放和LNB) | ||
包装尺寸和重量 | 标准配置：Pelican运输箱，625×500×366mm,重量8.4Kg,数量1个 可选配置：背包，500×410×305mm,重量2.0Kg,数量1个 | ||
卫星调制解调器
TCU-511是第五代卫星调制解调器，它在前向和返回链路保持支持灵活的专有SDR突发波形的基础上，还引入了对DVB-S2X前向链路的支持，其设计旨在应用于使用甚小或超小口径天线的VSAT/USAT, 同 时支持动中通 (COTM)应用。
- 为多个远程站点提供经济有效的共享卫星带宽的无线接入。
- 可与超小型终端天线集成来降低终端成本。
- 集成天线控制功能(ACU),支持在超低信噪比(C/N<0dB)环境下锁星。
主要特点
- 前向（主站到远端）和返回（远端到主站）链路均支持自适应编码调制（ACM） 。
- 基于软件定义无线电（SDR）技术，前向和返回链路支持高度灵活可配的专有突发波形。
- 支持自研第五代主站系统，包括 DVB-S2X 前向链路波形，同时兼容前向和返回链路使用专有突发波形的第四代主站系统。
- 支持专利的波束选择和自动切换技术。
- 与卫星网络管理系统（SNMS）集成，支持系统范围内的配置和软件管理，以及一体化调制解调器和天线的高级诊断等多种实用功能。
- 支持 QoS（IP流量分类和优先级），内置 UDP 和 IP 报头压缩。
- 支持前向链路（主站到远端站）广播/组播。
技术指标
描述 | 移动卫星调制解调器 | ||
型号 | TCU-500系列：TCU-511 | ||
| 专有发送波形 (反向链路) | 专有接收波形 (前向链路) | 接收DVB-S2X³ (前向链路) |
频率范围(L频段) | 950~2150MHz | 950~2150MHz | 950~2150MHz |
频率步进 | 1kHz | 1kHz | 1kHz |
L频段接口 | F-type,75Ω | F-type,75Ω | |
L频段电平 | -50~0dBm | -65~-20dBm(单载波) | |
射频直流电源¹（BUC/LNB） | OFF,Vin 2.5A | OFF,13V,18V 0.5A | |
本振选择 | – | 电压控制13/18V;22kHz单音On/Off | |
10MHz参考 | 0dBm±1dB | 0dBm±1dB | |
符号率 | 100kBd~4MBd | 100kBd~8MBd | 256kBd~36MBd |
数据速率 | 30kbps~4Mbps | 30kbps~12Mbps | 145kbps~20Mbps |
符号率步进 | ≤2.5MBd:25kBd;≤5MBd:100kBd;≤8MBd:250kBd | 1kBd | |
波形类型 | 专有突发ACM | DVB-S2X ACM | |
FEC支持 | Turbo:1/3,2/5,1/2,3/5,2/3,3/4,4/5,5/6,8/9 | 见注3 | |
调制 | BPSK,QPSK,8PSK,16APSK | QPSK,8PSK,16APSK, 32APSK,64APSK | |
滚降 | 5%,15%,25% | 5%,10%,15%,20%,25% 35% | |
扩频因子 | 1(不扩频)对于标准的PR9.1软件² | N/A | |
网络拓扑 | 带DAMA的星形网络，静态分配多址接入的星形网络，SCPC | ||
数据接口 | 以太网：RJ45 1Gbps×3 | ||
用户界面 | 基于Web的GUI,4个三色LED | ||
定位/定时系统 | 内置GPS/北斗接收器。天线接口SMA,50Ω,3.3V | ||
天线控制单元 | 专有的超低信噪比跟踪（使用中星光天线）或 OpenAMIP | ||
输入功率(Vin)直流电 | 22~50V直流 | ||
功耗 | 典型功耗10W,最大≤20W（不包括射频和天线功耗） | ||
操作环境 | IEC 60945:-15~+55℃(干燥),+40℃ 93%相对湿度（湿热） | ||
尺寸(H× W×D) | 29×218×126mm（不含连接器突出部分，深度≤20mm） | ||
重量 | 750g | ||
